已入深秋，深感凉意，今年地里的玉米收成尚可，但市场价格甚低，很是忧虑。
遂作玉米纤维染色一文，如玉米纤维大量应用，希望可以促进玉米价格的提高。
一、玉米纤维简介聚乳酸纤维( polylacticacid fiber ) , 是上世 纪90年代初由霓虹国岛津公司和钟纺公司联合开发成功的一种可生物降解的化学纤维 , 因其以玉米淀粉发酵形成的乳酸为原料 , 故又称为 “玉米纤维”。
玉米纤维的物理性能与涤纶相似 , 其熔点为 175℃ , 强度为 4 .0～4 .9cN/ dtex, 断裂伸长率为 30% , 模量为 31 .5～47 .2cN/ dtex, 密度为 1 .27g/ cm3 , 吸湿率为 0 .5% ～0 .6% 。 可采用分散染料进行染色 。

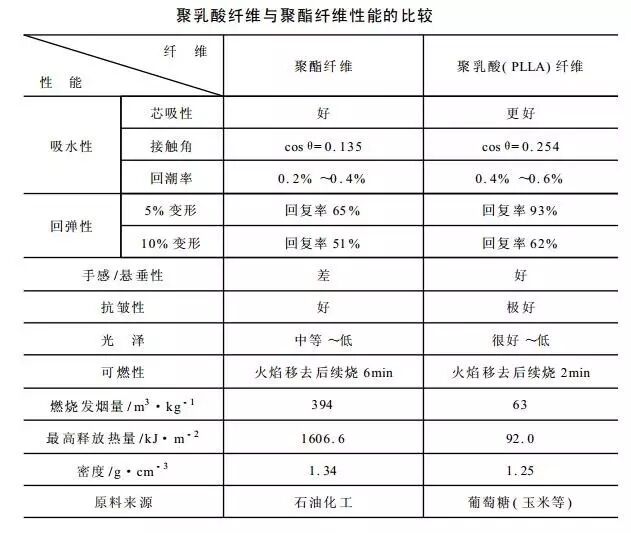

二、玉米纤维与其他合成纤维的比较

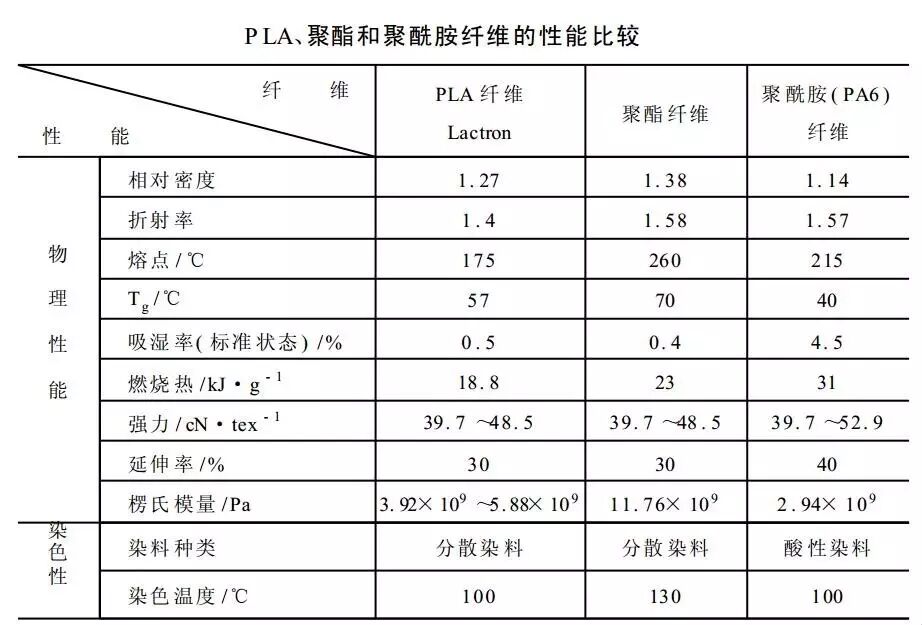

PLA 纤维属于脂肪族聚酯, 其染整加工可参照聚酯和聚酰胺纤维, 但其耐碱性较差, 故碱减量处理改善织物风格处理时, 碱的用量应慎重。
1、常规工艺流程：
预定形( 视织物规格而定)→ 前处理→染色→还原清洗→烘干→后定形→整理
2、预定型及后定型：
由于玉米纤维的玻璃化温度( Tg) 和熔融温度( Tm ) 较低, 分别为 ：57℃和 175 ℃。
建议预定型温度120-130 ℃，后定型温度135 ℃，定型时间30-45秒即可。
3、前处理：
玉米纤维的前处理主要是去除纤维上油剂与浆料，因其耐碱性差，一般用纯碱+表面活性剂（退浆剂）处理。
4、染色：

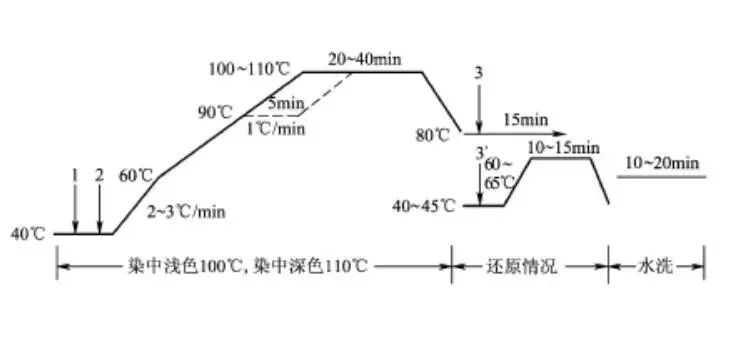

下面是常规的玉米纤维染色工艺流程
5、染料选择：
经过筛选，分散染料可用于玉米纤维的染色，上海法普染料有限公司专业提供适用于玉米纤维的高水洗、高日晒和普通牢度要求分散染料，如有需求可联系样品实验。

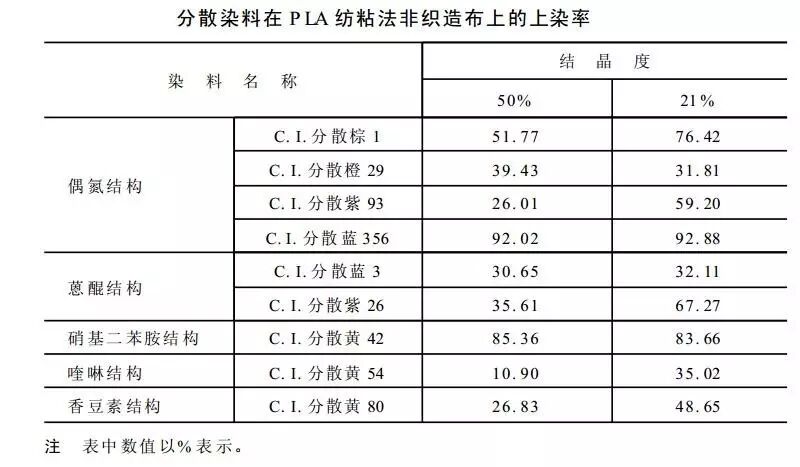

（下附：分散染料在玉米纤维上的上染率）
